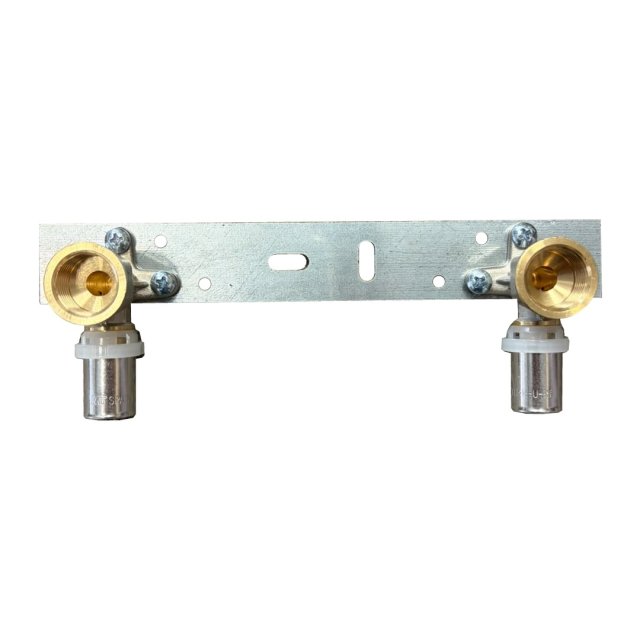

Platte muurplaatbeugel 20x1/2''
Productomschrijving
- Totale lengte van de platte muurplaatbeugel is 21cm, hart op hart afstand is standaard 15cm en aan te passen naar 12cm.
- Geschikt voor elke buigbare meerlagenbuis Ø20x 2.
- De platte muurplaatbeugel 20x1/2'' van Toppex is met persprofiel H, TH, U, & Rfz te persen met elke perstang.
- Dubbele EPDM o-ring voor waterdichte afsluiting (KIWA Class III).
- Verleng de lengte van je muurplaat met een verlengstuk.
Eerst kennismaken met onze perskoppelingen? Vraag een gratis sample aan.
€ 19,88
per stuk
Koop 5 voor
€ 16,90
per stuk
Koop 10 voor
€ 13,92
per stuk
- Op werkdagen voor 15.00 besteld, dezelfde dag verstuurd en de volgende dag geleverd
- Vanaf 100 euro gratis thuisbezorgd in Nederland en België
- Betaal met iDeal, Klarna, Apple Pay of Bancontact (BE)
- Totale lengte van de platte muurplaatbeugel is 21cm, hart op hart afstand is standaard 15cm en aan te passen naar 12cm.
- Geschikt voor elke buigbare meerlagenbuis Ø20x 2.
- De platte muurplaatbeugel 20x1/2'' van Toppex is met persprofiel H, TH, U, & Rfz te persen met elke perstang.
- Dubbele EPDM o-ring voor waterdichte afsluiting (KIWA Class III).
- Verleng de lengte van je muurplaat met een verlengstuk.
Eerst kennismaken met onze perskoppelingen? Vraag een gratis sample aan.
Extra productinformatie
| Merk | Toppex |
|---|---|
| Profiel | TH, U, H & Rfz |
| Materiaal body | Messing (CW616N) |
| Materiaal pershuls | RVS |
| Keuring | KIWA, systeemcertificaat K109338/01, fittingcertificaat K109333 |
| O-ring | EPDM |
| Toepassing | CV / water / lucht |
| Type koppeling | Pers x binnendraad |
| Max. Werkdruk | 10 bar |
| Max. Temperatuur | 95ºC |
| Systeemgarantie | 10 jaar |
| Levensduur bij normaal gebruik | 50 jaar |
| Beugel | Plat |
| mm | 20 |
| Artikelnummer | 16.100.1304 |
Gerelateerde producten
Nieuw in het assortiment

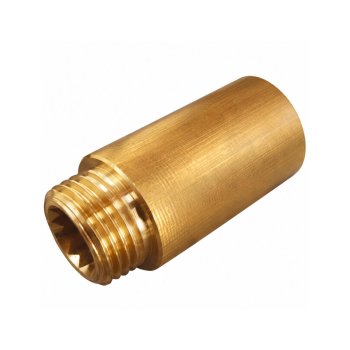

Kraan verlengstuk 1/2''
€ 2,39
per stuk
Meerlagenbuis 25 meter
€ 32,79
per stuk
Toppex perstang
€ 237,69
per stuk
Als je gebruik maakt van het juiste persprofiel met de juiste afmeting kun je deze perskoppeling persen met een perstang van elk merk. Meer weten over hoe dit zit? Check het via dit blog.
Montage-instructie pers platte muurplaatbeugel 20x1/2''
- Controleer de maatvoering
Controleer of de perszijde past op de meerlagenbuis en of de draadzijde overeenkomt met de aansluiting. - Breng afdichting aan op de draadzijde
Gebruik geschikt afdichtmateriaal voor de draadverbinding, zoals PTFE-tape, hennep of draadsealant. - Monteer eerst de draadverbinding
Draai de buitendraad of binnendraad vast op het aansluitpunt. Gebruik passend gereedschap en voorkom beschadiging van de fitting. - Knip de meerlagenbuis recht af
Gebruik een geschikte kniptang en zorg voor een haakse, schone snede. - Kalibreer en ontbraam de buis
Kalibreer de buis en verwijder eventuele bramen. - Steek de buis in de fitting
Duw de meerlagenbuis volledig in de perszijde van de koppeling tot aan de aanslag. - Controleer de insteekdiepte
Kijk via de controlevensters of de buis volledig en correct is ingestoken. - Kies de juiste persbek
Gebruik een geschikte persbek met het juiste profiel, bijvoorbeeld TH, H, U of RFz. - Pers de verbinding
Pers de koppeling volledig volgens de instructies van de perstang. - Controleer de verbinding
Controleer of de buis goed in de fitting zit en voer indien nodig een druktest uit.
Let op: draai of corrigeer de draadverbinding niet meer nadat de perszijde is geperst. Dit kan spanning op de buis of fitting veroorzaken.
